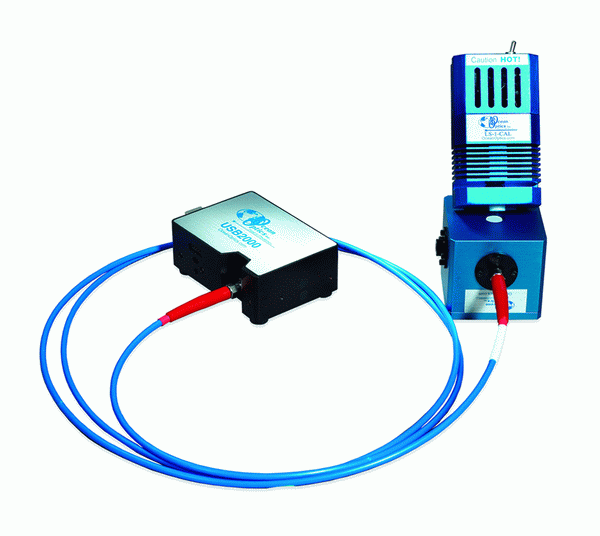

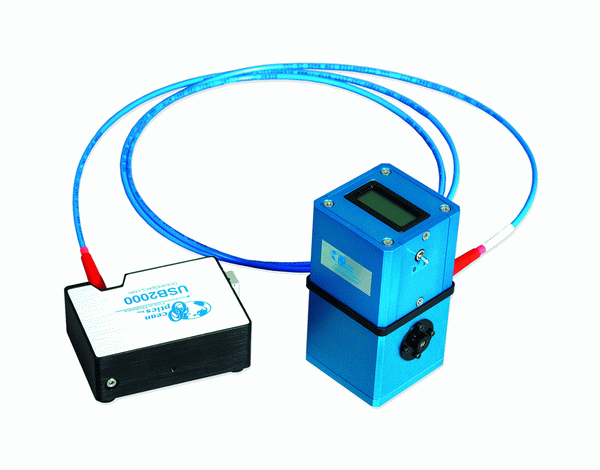

通過配置合適的光譜儀和采樣附件，可以組成一個精確測量LED顏色、相對強度和絕對光強等光學參數的系統，入如上圖所示，就是由光譜儀，LED供電基座，積分球，光纖和校準光源組成的系統，完全可以滿足你測量單顆LED的光學特性的要求。

光纖光譜儀：
可以使用高性價比的USB4000光譜儀，USB2000+光譜儀，高信噪比的QE65PRO光譜儀，或是Maya光譜儀。
例如使用USB4000光纖光譜儀，可以通過1＃，2＃或者3＃光柵來配置出200－850nm或者350－1000nm的光譜范圍，這個范圍可以覆蓋可見光380－780nm的范圍，使用25um的狹縫、聚焦鏡L4和內置的消除二級衍射的濾波片，就可以應付絕大多數LED測量的要求。如果使用USB2000+光譜儀，更可以將積分時間縮短到1ms，這個可以大大的增加測量的速度。

LED供電電源：固定，供電和顯示電流
LED－PS提供三種功能：固定LED，給LED供電和顯示LED電流的大小。簡單調節可以控制LED的驅動電流，大可達50mA。標準測量時，一般設置為20mA。

積分球：
LED是由LED-PS供電并且直接插入9.5mm的FOIS-1積分球的進光口，積分球可以讓LED的光在內部勻化，并且在360度采光，通過光纖，將勻化后的光直接傳輸?shù)焦庾V儀。

校準光源：
LS-1-CAL-INT是符合NIST標準的標準光源，可以直接借入FOIS-1積分球系統，它提供350-1000nm范圍內的絕對強度值，可以對整個測量系統進行能量校準(注意，不是僅僅是光譜儀)。

軟件：
通過上面的硬件搭配，現在可以測量出LED的絕對能量輻射譜線，通過海洋的光學的軟件計算，可以提供Lab，XYZ，xyz，主波長，色溫，顯色指數，色純度等光學參數。
