Labsphere積分球

不同用途的積分球：

通用型積分球

反射透射率測量積分球

光測量積分球

均勻光源積分球

不同規格尺寸的積分球:

小到2英寸，大到76英寸或更大 （2m或者3m直徑）

各種內部反射涂層的積分球:

高漫反射率，高可達99%；

良好的朗伯特性；

覆蓋紫外、可見和紅外區域；

良好的耐久性、防水性、耐輻射，廣泛用于航天及激光應用；

加工成各種形狀或噴涂于各種所需表面；
*Spectralon、Spectraflect、Duraflect 及Infragold 為Labsphere 公司技術涂層

Spectraflect(經濟實用型)
Spectraflect使用了硫酸鋇---能產生高反射散射性表面的涂料。它能在可見光譜區域中達到:在360至830nm的光譜范圍下提供97%的反射率，并且能擴展至300-2400nm范圍。耐熱能力為100度。
Duraflect(防水、防潮、耐腐蝕型)
Spectralon(高反射率、寬光譜范圍)
Spectralon是一種熱塑性反射材料，它能提供UV-VIS-NIR區域中，高于目前任何已知材料的散射反射率。Spectralon可近似于完全散射(朗伯體)，在光譜范圍400至1500nm，其反射率能至99%，而且在250至2500nm的范圍下也能達到高于95%的反射效果。耐熱性能穩定至250度，并能短暫抵抗超過300度的極端高溫。

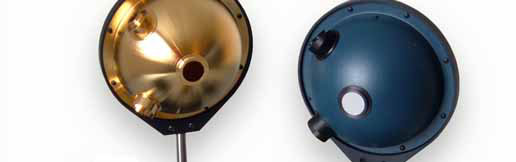

Infragold(近紅外/中紅外波段適用)
Infragold NIR-MIR反射面料是一種鍍金的電化學散射面料，它在紅外光譜區域中有著優良的反射特性，在1.0um波長上有著95%的反射系數.

藍菲光學為美國能源之星Energy Star認可實驗室提供半導體照明光學測試系統

通用積分球常規型號:
3P-GPS-010-IG
3P-GPS-010-SL
3P-GPS-020-IG
3P-GPS-020-SL
3P-GPS-030-IG
3P-GPS-030-SF
3P-GPS-033-SL
3P-GPS-040-IG
3P-GPS-040-SF
3P-GPS-053-SL
3P-GPS-060-IG
3P-GPS-060-SF
3P-LPM-020-IG
3P-LPM-020-SF
3P-LPM-020-SL
3P-LPM-040-IG
3P-LPM-040-SF
3P-LPM-040-SL
3P-LPM-060-IG
3P-LPM-060-SF
3P-LPM-060-SL
4P-GPS-010-IG
4P-GPS-010-SL
4P-GPS-020-IG
4P-GPS-020-SL
4P-GPS-030-IG
4P-GPS-030-SF
4P-GPS-033-SL
4P-GPS-040-IG
4P-GPS-040-SF
4P-GPS-053-SL
4P-GPS-060-IG
4P-GPS-060-SF

LED、燈具測量積分球型號：
LMS-100
LMS-200
LMS-400
LMS-650
LMS-760

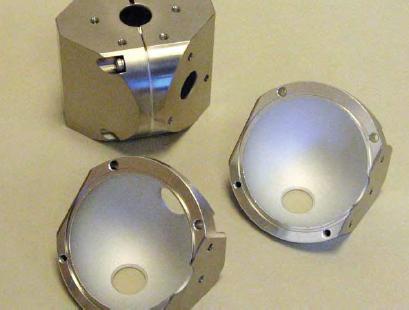

紫外積分球：

紫外積分球使用MgF-Al為主要的反射材料，可在紫外波段長期使用：
SPH-2UV-3K
SPH-2UV-4K
SPH-4UV-3K
SPH-4UV-4K
SPH-6UV-3K
SPH-6UV-4K

積分球原理：

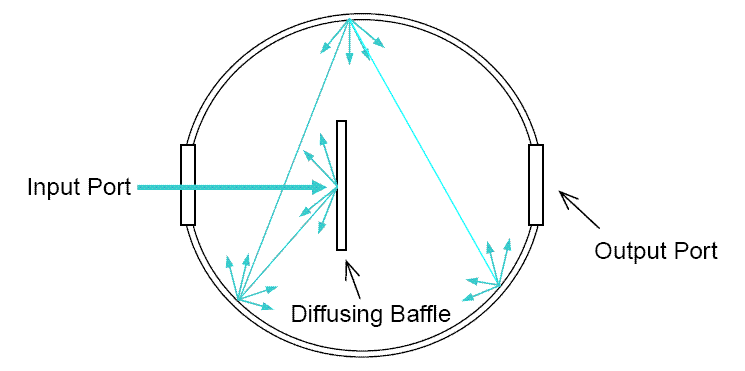

積分球的基本工作原理如下圖所示：光線由輸入孔入射后，光線在球內部被均勻的反射及漫射，在球面上形成均勻的光強分布，因此輸出孔所得到的光線為非常均勻的漫射光束。而且入射光之入射角度、空間分布、以及極性都不會對輸出的光束強度和均勻度造成影響。同時因為光線經過積分球內部的均勻分布后才射出，因此積分球也可當作一個光強衰減器，輸出強度與輸入強度比大約約為：光輸出孔面積/積分球內部的表面積。

為什么要使用積分球？什么時候使用積分球？
一般而言，光學擴散片在小心使用下，可降低測量時因探測器上的入射光源不均勻分布或光束偏移所造成的微小誤差，因此可以提高測量的準確度。但是在更精密的測量時，就必須使用積分球作為光學擴散器使得上述的誤差小。
使用積分球來測量光通量(Lumen)時，可使得測量結果更為可靠，積分球可降低并除去由光線的形狀、發散角度、及探測器上不同位置的響應度差異所造成的測量誤差。
積分球可與光譜儀搭配，將積分球的光輸出孔通過光纖連接到光譜儀的入射口，使得測量的再現性大幅的提高。這種測量方式被廣泛的應用于LED測量和各種燈具的測量中。

各種光源測試可選用的Labsphere系統

LED測試標定（LED及各種模塊）CSLMS 積分球光通量測試系統

1. CSLMS-LED系統
2. LTS壽命測試系統
3. LSA3000 光強分布測試儀
4. 1 1000/I 2000光強及色度測試系統
5. E1000 照度探頭

燈具測試（車燈、路燈、熒光燈、節能燈及其他） 積分球光通量測試系統

1. CSLMS 系統
2. CSLMS-LED系統
3. 能效測試系統
4. E 1000 照度探頭
5. Halfmoon系統

屏幕測試（各種口徑的屏幕）積分球測試系統

1. CSLMS系統
2. CSLMS-LED系統
3. Halfmoon系統

標識、標志燈測試 積分球測試系統

1. CSLMS系統
2. CSLMS-LED系統
3. Halfmoon系統

熒光效率測試

1. QEMS量子效率測試系統
2. RT/RTC反射率/透過率測試系統
3. GPS通用積分球測量系統

激光測量 積分球測試系統

1. LPMS激光功率測量系統
2. 激光級Spectralon材料
3. 各種目標板，Spectralon及Infragold標準版
4. 功率探頭/輻射度計

太陽能電池板

1. RT/RTC反射率透過率測量系統

Labsphere積分球應用的相關文章：

以積分球為基礎的LED光學參數測試準確性的研究

積分球技術在高能激光能量測量中的應用

美國能源局積分球的標準

LED測量過程中光學和熱學問題解決方法 積分球的評測
