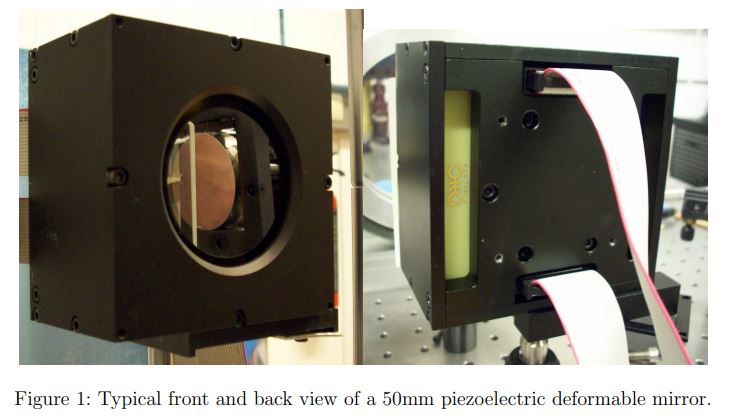

38通道 50mm口徑壓電變形鏡（PDM）

荷蘭OKO公司38通道50mm口徑壓電變形鏡（PDM）。該變形鏡包含38個柱狀壓電執行器。這些執行器底部固定在基座上，頂部與鏡面連接固定。鏡面涂有反射層，可產生較高的反射率。鏡面形狀由執行器的控制電壓來決定。變形鏡外殼背面有一個圓形開口，可以讓殘余激光穿過變形鏡而不影響設備內部正常使用。

該裝置可用于激光、望遠鏡、眼科學、顯微鏡和一般成像光學中的光學像差（如離焦、像散、彗差等）快速動態校正。

該變形鏡初始面形為略微彎曲的球面。這個彎曲球面是由鏡面涂層中的應力引起的。它不會影響鏡面的參數，但是，在將變形鏡并入光學系統時應予以考慮。當系統閉環運行時，可通過主動“校平”消除該初始面形，使該變形鏡面形變成一個平面或任意曲面。

由于執行器的遲滯效應，在PDM使用過程中，初始像差可能會發生變化并與參考球面的偏差更大。這種偏差是執行器的響應函數疊加的緣故，在閉環控制的系統中基本無影響，但可能會略微降低校正范圍。

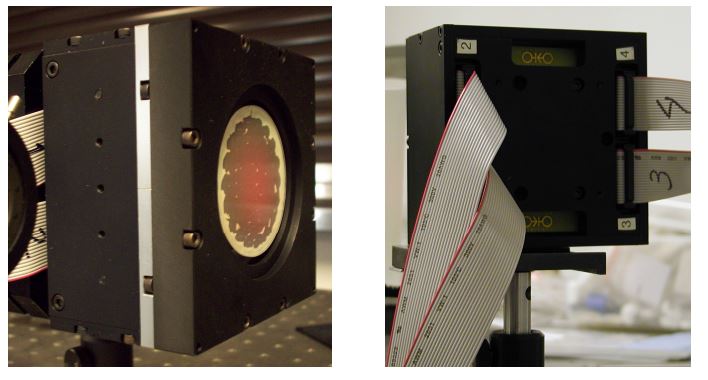

79通道微機械 薄膜變形鏡 (MMDM 30mm)

荷蘭OKO公司推出了一款微機械薄膜變形鏡（MMDM），具有 79 通道，鏡面直徑為30mm 。具有新穎的致動器幾何形狀，可以準確地近似多個低階Zernike模式，達到優異的波前校正效果。
這款變形鏡可以連接 2 個 USB 或以太網DAC模塊，能同時被 2 個40通道高壓放大單元進行驅動。

微機械薄膜變形鏡(MMDM)

荷蘭OKO薄膜變形鏡，MMDM變形鏡、PDM變形鏡、Shack-Hartmann波前傳感器等自適應光學器件

薄膜變形鏡一般采用金屬薄膜作為鏡面材料，通過微機械加工（MEMS）工藝制成，因此又稱MEMS變形鏡。

薄膜的邊緣固定在周圍的框架結構上，薄膜下方有控制電極。
薄膜一般具有多層結構，主要包括電介質層(dielectic stack)、金屬層、氮化硅層(Silicon nitride)等。厚度一般為0.5~10微米，直徑為5~50毫米。

工作原理：

當在薄膜下方的電極上施加電壓時，電極和薄膜之間產生靜電吸引（eletrostatic attraction），從而導致薄膜發生形變。

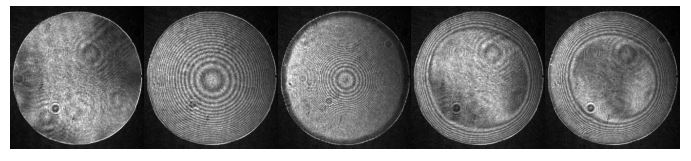

如果在所有的電極上施加相同的電壓，則薄膜會產生球形的形變（球形凹陷）。

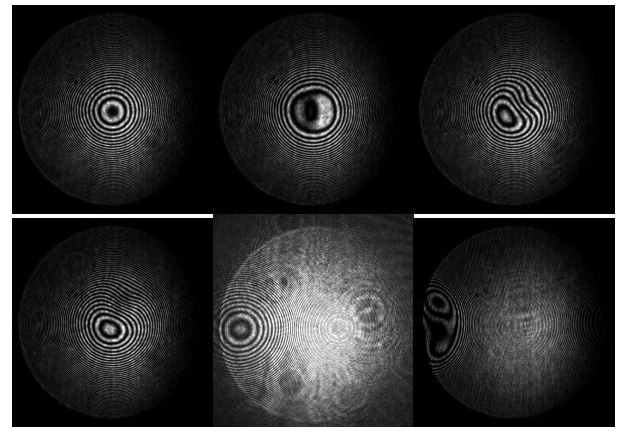

在不同的電極上施加不同電壓（即不同的電壓組合），則可以使薄膜產生不同的形變。

偏置控制（雙向變形）：

由于電極與薄膜之間只存在吸引力而不能產生排斥力，因此薄膜只能朝著電極的方向產生形變（即凹面形變），而不能產生凸面形變。

在實際使用過程中，為了使薄膜產生雙向變形（能凹能凸），通常在校準光路的時候給變形鏡先施加一個偏置電壓（如下圖所示），使變形鏡產生偏置形變，這樣變形鏡就可以此為基礎產生凹凸變形。

控制精度：

薄膜變形鏡不存在磁滯效應，形變重復性較好。

根據控制電壓和形變之間的定量關系，可以實現鏡面形變的高精度控制，可用于前饋控制系統（無反饋控制）。

電功耗：

由于薄膜變形鏡僅靠靜電吸引產生形變，驅動電流極小，因此雖然驅動電壓達到上百伏，但消耗的電功率較低。

實驗中曾測量到40通道的MMDM在工作模式下功耗不超過1W。

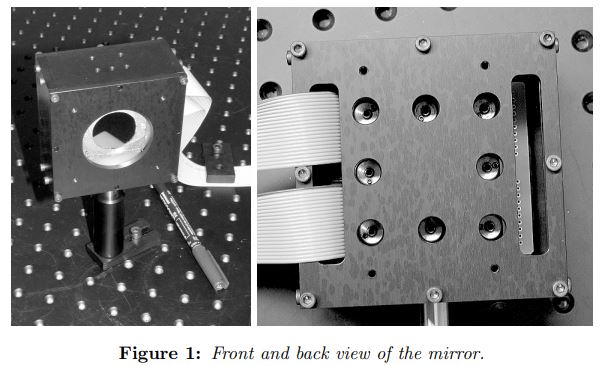

壓電陶瓷變形鏡(PDM)

壓電變形鏡主要利用壓電執行器的伸縮帶動鏡面產生形變。鏡片一般由玻璃、石英或者硅制成，鏡面鍍以金屬，鏡片與下方的壓電執行器通過粘合劑固定。通過改變壓電執行器陣列的電壓組合，可以使鏡面產生不同的形變。
OKO公司生產的壓電變形鏡的執行器間距最小為4.3mm，鏡面最大形變（maximum stroke）6微米，執行器間形變量在1-3微米之間，滯環在7%-15%范圍內。由于壓電執行器能產生較大的形變，因此壓電變形鏡可用于校正高階、大幅度的波前畸變，并且執行器數量可以進行較大規模拓展。

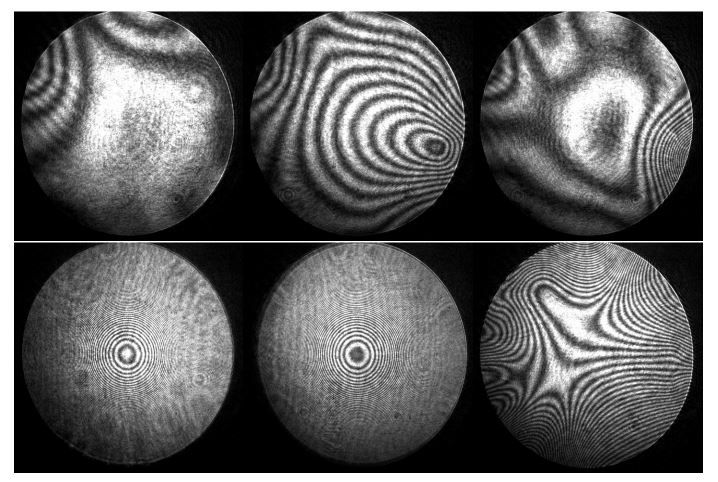

在變形鏡(DM)下方分布一定數量的執行器，執行器的上下運動，變形鏡(DM)表面產生連續形變，從而對波前實時校正。
PDM很容易與OKO 的FrontSurfer波前傳感器集成成一個完整的閉環自適應光學系統，幀頻為15至100 Hz。
對于激光光束的直接優化，DM可以與BeamTuner優化控制器相結合，由優化軟件和焦斑(亮度)傳感器組成。

應用包括光學像差的動態校正在高功率激光，天文和成像系統。

37(19)個壓電支柱驅動器

反射鏡面涂覆AI層

驅動器最大電壓400V

初始鏡面值RMS＜0.9μm

用于低階光學像差的快速動態校正
