TEK泰克示波器
臺式示波器
TBS1000C數字存儲示波器
TBS1000C 配備 7 英寸 WVGA 彩色顯示屏，采樣率高達 1 GS/s，帶寬范圍為 50MHz 至 200 MHz，并提供五年保修。
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
TBS1052C |
50MHz |
1GS/s |
20K點 |
2 |
TBS1072C |
70MHz |
1GS/s |
20K點 |
2 |
TBS1102C |
100MHz |
1GS/s |
20K點 |
2 |
TBS1102X |
100MHz |
1GS/s |
20K點 |
2 |
TBS1202C |
200MHz |
1GS/s |
20K點 |
2 |
TBS2000B 數字存儲示波器
該款示波器顯示屏具有 15 個水平格，可提供更長的每屏幕時間以及 5M 記錄長度，從而捕獲長時間窗口。利用易操作的光標和強大的 32 種自動測量功能測量更多信號。
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
TBS2072B |
70MHz |
Up to 2GS/s |
5Mpoints |
2 |
TBS2102B |
100MHz |
Up to 2GS/s |
5Mpoints |
2 |
TBS2104X |
100MHz |
2GS/s-半通道
1GS/s-半通道 |
5Mpoints |
4 |
TBS2074B |
70MHz |
Up to 2GS/s |
5Mpoints |
4 |
TBS2202B |
200MHz |
Up to 2GS/s |
5Mpoints |
2 |
TBS2104B |
100MHz |
Up to 2GS/s |
5Mpoints |
4 |
TBS2204B |
200MHz |
Up to 2GS/s |
5Mpoints |
4 |
MDO3000系列
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
頻譜分析儀 |
函數發生器輸出 |
MDO3012 |
100MHz |
2.5GS/s |
10M |
2 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3014 |
100MHz |
2.5GS/s |
10M |
4 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3022 |
200MHz |
2.5GS/s |
10M |
2 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3024 |
200MHz |
2.5GS/s |
10M |
4 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3032 |
350MHz |
2.5GS/s |
10M |
2 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3034 |
350MHz |
2.5GS/s |
10M |
4 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3052 |
500MHz |
2.5GS/s |
10M |
2 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3054 |
500MHz |
2.5GS/s |
10M |
4 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3104 |
1GHz |
2.5GS/s |
10M |
4 |
16（選配） |
高3GHZ |
1條（可選） |
MDO3102 |
1GHz |
2.5GS/s |
10M |
2 |
16（選配） |
高3GHZ |
1條（可選） |
MDO 4000C系列
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
頻譜分析儀 |
函數發生器輸出 |
MDO4024C |
200MHz |
2.5GS/s |
20M |
4 |
16（選配） |
高6GHz |
1條（可選） |
MDO4034C |
350MHz |
2.5GS/s |
20M |
4 |
16（選配） |
高6GHz |
1條（可選） |
MDO4054C |
500MHz |
2.5GS/s |
20M |
4 |
16（選配） |
高6GHz |
1條（可選） |
MDO4104C |
1GHz |
2.5GS/s |
20M |
4 |
16（選配） |
高6GHz |
1條（可選） |
MDO/DPO 5000系列
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
DPO5034B |
350MHz |
5GS/s |
25M點-125M點 |
4 |
- |
DPO5054B |
500MHz |
5GS/s |
25M點-125M點 |
4 |
- |
MSO5034B |
350MHz |
5GS/s |
25M點-125M點 |
4 |
16 |
MSO5054B |
500MHz |
5GS/s |
25M點-125M點 |
4 |
16 |
DPO5104B |
1GHz |
5GS/s-10GS/s |
25M點-125M點 |
4 |
- |
DPO5204B |
2GHz |
5GS/s-10GS/s |
25M點-125M點 |
4 |
- |
MSO5104B |
1GHz |
5GS/s-10GS/s |
25M點-125M點 |
4 |
16 |
MSO5204B |
2GHz |
5GS/s-10GS/s |
25M點-125M點 |
4 |
16 |
觸摸示波器
3 系列 MDO 混合域示波器
特點
TPP 系統探頭為標配。每條模擬通道一只。
3.9 pF 的業內領先電容性探頭負載
250 MHz、500 MHz 或 1 GHz 探頭帶寬，取決于儀器帶寬
帶寬可選：100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz
型號 |
模擬帶寬 |
模擬通道 |
數字通道 |
采樣率 |
記錄長度 |
頻譜分析儀 |
MDO32 |
100MHz-1GHz |
2 |
16（選配） |
高達5GS/s |
10M |
高3GHz（可選） |
MDO34 |
100MHz-1GHz |
4 |
16（選配） |
高達5GS/s |
10M |
高3GHz（可選） |
4系列 MSO混合信號示波器
全新放大器，信噪比提升40%
12bit ADC 分辨率提高16倍
出色的細節設計和多達 6 條Flex channel的輸入通道
任何通道都可以顯示波形、頻譜或兩者
任何一條輸入通道都可連接邏輯探頭來查看八條數字通道
帶寬可選：200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
型號 |
模擬帶寬 |
模擬通道 |
數字通道數 |
采樣率 |
記錄長度 |
MSO44 |
200MHz-1.5GHz |
4 |
多32條（可選） |
6.25GS/s |
31.25M至62.5M |
MSO46 |
200MHz-1.5GHz |
6 |
多32條（可選） |
6.25GS/s |
31.25M至62.5M |
5系列 MSO混合信號示波器
5 系列 MSO 具有支持手指開合、滑動和縮放操作的創新觸摸屏用戶界面、超大的高分辨率顯示器以及 4、6 或 8 條 FlexChannel 輸入通道，能夠應對當前以及未來嚴苛的應用挑戰。 它為性能、分析和整體用戶體驗設立了新的標準。
支持高達 16 位的垂直分辨率，每個細節都不會錯過
帶寬：350 MHz、500 MHz、1 GHz、2 GHz（可升級）
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
函數發生器輸出 |
MSO54 |
350MHz至2GHz |
6.25GS/s |
62.5M點至500M點 |
4 |
可達32條（可選） |
1條（可選） |
MSO56 |
350MHz至2GHz |
6.25GS/s |
62.5M點至500M點 |
6 |
可達48條（可選） |
1條（可選） |
MSO58 |
350MHz至2GHz |
6.25GS/s |
62.5M點至500M點 |
8 |
可達64條（可選） |
1條（可選） |

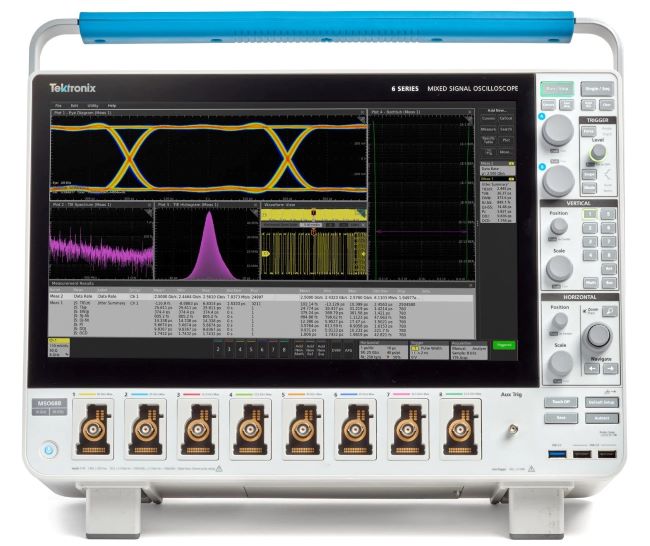

6系
4、6 和 8 通道型號
1、2.5、4、6、8 或 10 GHz
2 通道采樣率為 50 GS/s
4 通道采樣率為 25 GS/s
4 通道以上采樣率均為 12.5 GS/s
所有用戶數據均存儲于可移動固態硬盤驅動器上
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
函數發生器輸出 |
MSO64B |
1GHz-10GHz |
up to 50GS/s |
62.5M-1G |
4 |
Up to 32（optional） |
1（選配） |
MSO66B |
1GHz-10GHz |
up to 50GS/s |
62.5M-1G |
6 |
Up to 48（optional） |
1（optional） |
MSO68B |
1GHz-10GHz |
up to 50GS/s |
62.5M-1G |
8 |
Up to 64（optional） |
1（optional） |
|
