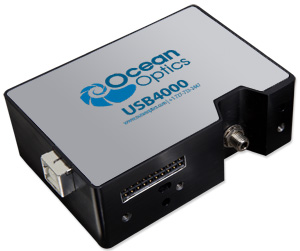

USB4000-FL熒光光譜儀
主要特點
- 更強的采光能力，更少的雜散光
- 5 種觸發選擇
- 響應波長360-1000 nm, 光學分辨率為10.0nm（FWHM）
- 10μs積分時間
電子快門：10微妙打開探測器
我們軟件中的積分時間是由用戶自己設定。類似于照相機的快門速度：所指定的積分時間就是探測器觀察入射光子的時間。USB4000-FL熒光光譜儀采用3648像素的東芝TCD1304AP線性CCD探測器。由于東芝探測器的電子快門能夠使用軟件設定短為10微秒的積分時間，使您可以測量類似激光脈沖一樣的瞬間發生的熒光事件。
可編程微控制器
USB4000－FL熒光光譜儀隨機附帶的可編程微控制器為控制光譜儀和其組件提供了很大的機動性。通過一個22針的連接器，你能夠在軟件中執行所有的操作參數：控制光源，創建進程，并獲取外部設備的信息。你擁有8個用戶可編程的數字輸入/輸出端提供與其它設備的接口。
性能
USB4000-FL熒光光譜儀使用了東芝公司的高性能3648像素的線性CCD陣列探測器，和一個小到足以放入手掌的光具座。它的工作原理與海洋光學公司生產的其它光譜儀一樣;它接受通過單
芯光纖傳來的光，并通過一個固定光柵發散后傳送到線性CCD陣列探測器，探測器的反應波長范圍為360－1000nm。
即插即用
USB4000-FL熒光光譜儀通過USB2.0或者RS－232串口與PC，PLC或其它嵌入式控制器連接。每個光譜儀各自的數據編在USB4000上的一個內存中。我們的光譜儀操控軟件讀取這些數值用于PC之間的熱轉換和快速參數設置。
附加濾波器
USB4000-FL熒光光譜儀能與海洋光學的LVF系列線性可變濾波器一起使用，來構建一個將熒光和激發光很好分離的系統。使用我們的LVF系列線性可變低通濾波器來微調您的激勵源 ；而且/或者在檢測一邊使用我們的LVF系列線性可變高通濾波器以得到有小重疊的強信號。內嵌固定器和試管夾使得濾波器很容易安裝。
SPECIFICATIONS
|
Physical |
|
Spectrometer Dimensions: |
89.1 mm x 63.3 mm x 34.4 mm |
|
Weight: |
190 grams |
|
Detector Specifications |
|
Detector: |
Toshiba TCD1304AP Linear CCD array |
|
Detector range: |
200-1100 nm |
|
Pixels: |
3648 pixels |
|
Pixel size: |
8 um x 200 um |
|
Pixel well depth: |
100,000 electrons |
|
Signal-to-noise ratio: |
300:1 (at full signal) |
|
A/D resolution: |
16 bit |
|
Dark noise: |
50 RMS counts |
|
Corrected linearity: |
< 0.2% |
|
Sensitivity: |
130 photons/count at 400 nm; 60 photons/count
at 600 nm |
|
Optical Bench |
|
Design: |
f/4, Asymmetrical crossed Czerny-Turner |
|
Focal length: |
42 mm input; 68 mm output |
|
Entrance aperture: |
200 um wide slit |
|
Grating: |
Grating #3 -- groove density 600 lines per
millimeter, 360-1000 nm, 500 nm blaze |
|
Detector collection lens: |
Yes, L4 |
|
Fiber optic connector: |
SMA 905 to 0.22 numerical aperture single-strand optical fiber |
|
Spectroscopic |
|
Wavelength range: |
360-1000 nm |
|
Optical resolution: |
~10.0 nm FWHM |
|
Signal-to-noise ratio: |
300:1 (at full signal) |
|
A/D resolution: |
16 bit |
|
Dark noise: |
50 RMS counts |
|
Integration time: |
3.8 ms - 10 seconds |
|
Dynamic range: |
2 x 108
(system), 1300:1 for a single acquisition |
|
Stray light: |
<0.05% at 600 nm; 0.10% at 435 nm |
|
Electronics |
|
Power consumption: |
250 mA @ 5 VDC |
|
Data transfer speed: |
Full scans to memory every 5 ms with USB 2.0 port |
|
Inputs/Outputs: |
Yes, 8 onboard digital user-programmable GPIOs |
|
Analog channels: |
No |
|
Auto nulling: |
Yes |
|
Trigger modes: |
4 modes |
|
Strobe functions: |
Yes |
|
Connector: |
22-pin connector |
|
Computer |
|
Operating systems: |
Windows 98/Me/2000/XP, Mac OS X and Linux
with USB port; Any 32-bit Windows OS with serial port |
|
Computer interfaces: |
USB 2.0 @ 480 Mbps (USB1.1 compatible); RS-232 (2-wire) @ 115.2 K baud |
|
Peripheral interfaces: |
SPI (3-wire); I2C inter-integrated circuit |
|
