定制76英寸2米可旋轉光測量系統CSTM-CSLMS-7621

定制76英寸2米系統。積分球可以在±90°范圍旋轉調節以滿足2Pi測量在南極和北極端口進行測量。整個積分球設計要滿足LM-79設計要求。

系統指標：

76英寸積分球帶有正負90度旋轉角

積分球的設計滿足LM-79的要求

系統解決方案

76英寸定制LMS積分球，積分球可手動進行正負90度調節，手動調節簡單容易；

積分球內涂層，Spectraflect，可達到高98%的反射率；

積分球設計滿足LM-79要求，結構上包含輔助燈，標準燈，2Pi和4Pi測量位置以及擋板等設計；

4Pi測量特性：4Pi測量的燈柱及平臺要求能夠承受20Kg的樣品，而且，燈柱很容易進行向上支撐測量和向下下垂測量。高度可調節；4Pi標準燈 SCL-1400，1只；4Pi標準燈 SCL-600，1只；電源 LPS-100-0260；

2Pi測量特性：2Pi測量口的尺寸為20英寸，位于半球的赤道上高點。因此在積分球旋轉后可以置于南極和北極口進行測量；設計滿足20英寸口的擋板；增加20英寸到12英寸的開口縮口器；增加20英寸到8英寸的縮口器；

增加20英寸到1英寸開口縮口器，用于安裝前向通量標準燈；

增加1英寸的開口端蓋；

增加FFS-100-1000前向通量標準燈1套；

AUX-100吸收校準輔助燈，帶輔助燈電源，FFS-100-1000標準燈與輔助燈共享該電源；

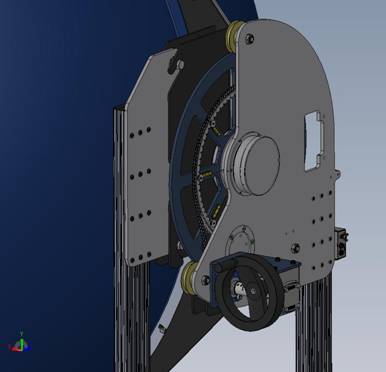

積分球選轉機構參考附錄的設計，以成熟的設計方案為基礎：

增加停止限位機構以防止積分球過度

播盤式角度指示用于指示旋轉位置

連個半球的鎖定機構，用于確保積分球在旋轉時兩個半球閉合牢固。放置警告標貼。

在0度，45度和90度設置標識

CDS-2100光譜儀，在球壁上增加光纖導管以安裝光纖；

Mtrx-SPEC光譜軟件；

SDA-050-P光度探頭；

SC 6000光度計及軟件；

八種以上不同燈座（E27\E40\G13\G5\G12\GU10\R7S等）。

光譜儀參數：

光譜輻射通量
光通量
弱光光通量
光效
色品坐標
色溫
顯色性指數
峰值波長
主波長
色純度
半寬度
色比
光譜功率分布等

Labsphere標準燈：

直接溯源至NIST;
絕對輻射度溯源精度<2%;
提供校準報告;

系統配置

定制LMS-760 76英寸(193cm)光測量積分球 1 只；
CDS 2100 光譜儀 1 臺；
SCL-600 光通量標準燈 1只；
SCL-1400光通量標準燈 1只
FFS-100-1000前通量標準燈 1只
AUX-100 100W輔助燈 1只；
LPS-100-0260 2.6A光通量標準燈電源 1臺；
LPS-150-0268 2.68A光通量標準燈電源 1臺
LPS-100-0833 8.33A輔助燈電源（共用） 1臺；
MtrX-SPEC 光譜測量軟件 1套；

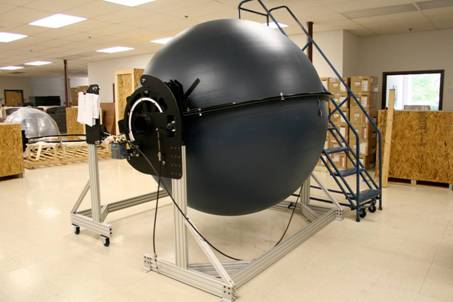

76英寸旋轉積分球

?

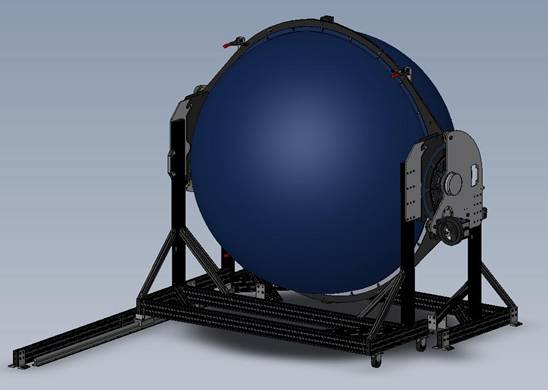

旋轉積分球設計
