AdlOptica πShaper 平頂光束整形器，Q對焦平頂光束整形器，物鏡，多焦點物鏡

AdlOptica πShaper 平頂光束整形器

將高斯光束輪廓轉換為平頂輪廓
近100％的效率
無內對焦，可實現高功率激光輸入
另外提供AdlOptica Focal-πShaper Q 對焦平頂光束整形器
AdlOptica πShaper 平頂光束整形器是一種折射型光場映射光學系統，可使準直高斯輸入光束轉換為一個擁有均勻光強分布的平頂光束。采用這種光場映射光學設計，經轉換后的光束擁有平坦的光強分布，在很遠的距離上都能保持穩定，非常適用于全息攝影，顯微鏡和系統集成。設備不帶內部對焦功能，它還適用于材料微加工，焊接和高功率激光器雕刻等應用。這款平頂光束整形器擁有多種設計波長，可用于YAG激光，光纖激光和CO2激光源。在一定波長范圍內，整形器具有消色差功能，適用于激光調諧和多激光源。

在 πShaper之后再聚焦平頂光束，會失去平頂輪廓。 AdlOptica Focal-πShaper Q 平頂光束整形器 可用于需要聚焦平頂光斑的應用。

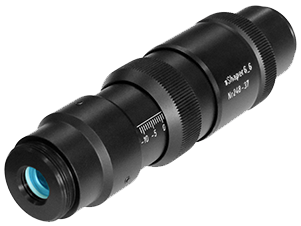

π Shaper 6_6平頂光束整形器

類型：場映射光束整形器（伽利略望遠鏡式，無內部焦點）
輸入光束：準直光束，TEM00或多模，具有高斯或類似光強分布
輸出光束：準直平頂光斑，均勻性±5%，高邊緣陡峭度
其他特性：設計波長范圍內消色差，緊湊設計，適用于科研與工業應用，保持光束波前平坦性，長工作距離
整體尺寸：直徑 <39 mm，長度 <143 mm
安裝方式：入口/出口：M27×1螺紋
重量：<300 g

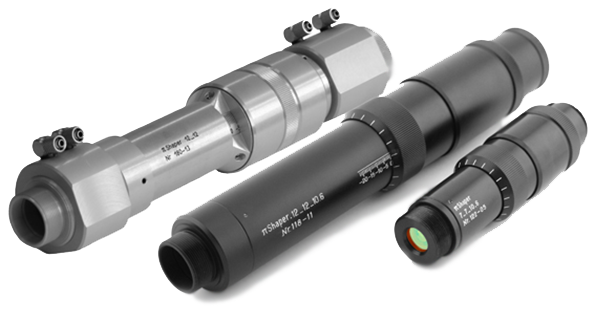

πShaper 12_12 平頂光束整形器

輸入光束：TEM00模或多模，具有高斯或類似光強分布
輸出光束：準直平頂光斑，均勻性在±5%以內，高邊緣陡峭度
其他特性：緊湊設計，適用于科研與工業應用，耐高峰值功率脈沖激光，可選水冷（連續/平均功率＞500W時推薦），長工作距離，可選保護窗口
安裝方式：輸入接口：外螺紋M27×1/輸出接口：外螺紋M33×1/適配器：M33×1→M27×1（外螺紋轉換）

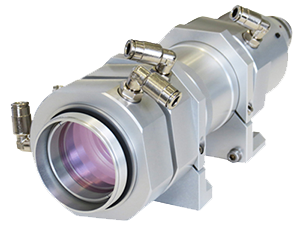

πShaper NA 0.1 / 0.2平頂光束整形器

類型：組合式準直器+聚焦透鏡（無內部焦點，需連接多模光纖）
輸入光束：多模，發散
輸出光束：會聚光，發散角 2θ = 0.04 - 0.07 rad
工作距離：200-350 mm（根據光斑尺寸和強度分布調整）
輸出光斑：環形或平頂強度分布（取決于工作平面）
圓形光斑直徑：4-12 mm（可調）
線形光斑長度：6-12 mm（可調）
激光功率：最高支持 6 kW（連續波）
其他特性：水冷系統/可定制其他波長/擴展景深

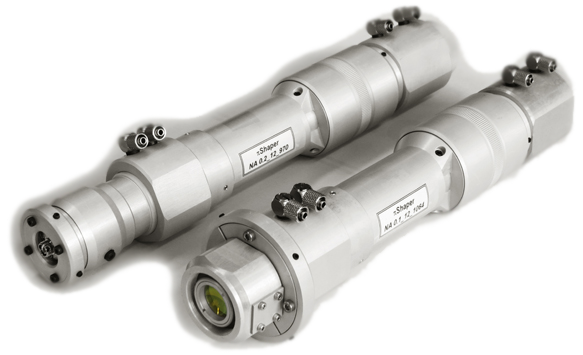

πShaper NA 0.1_12 and πShaper NA 0.2_12平頂光束整形器

輸入光束：發散型多模光束（TEM或高斯/類高斯強度分布）
輸出光束：準直平頂光斑（均勻性±5%）/可選超高斯/反高斯分布/高邊緣陡峭度
核心特性：
焦距50mm
專為高功率光纖耦合激光設計（DPSS/二極管/光纖激光器）
無內部聚焦點
長工作距離
水冷選項（連續功率＞500W時推薦）
可選保護窗口
安裝接口：
輸入端：QBH或FC/PC（依型號而定）
輸出端：M33×1外螺紋（附M33×1→M27×1轉接環）

IR πShaper平頂光束整形器

IR πShaper平頂光束整形器
設備類型：伽利略望遠鏡結構（無內部焦點設計）
輸入光束：準直光束/TEM900模式或多模/高斯或類似強度分布
輸出光束：準直平頂光斑/均勻性控制在±5%以內/高邊緣陡峭度
核心特點：緊湊型設計（適合科研和工業應用）/透鏡材料：ZnSe（硒化鋅）/長工作距離/可選水冷系統/專為中遠紅外激光優化

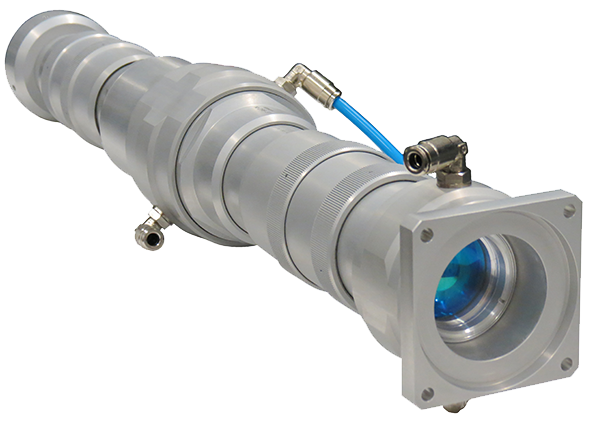

πShaper NA0.055_34_1070平頂光束整形器

設備描述：
無內部聚焦的折射式準直光束整形器
將單模/多模光纖耦合激光器的發散高斯光束轉換為平頂準直光束
輸入光束特性：
√ 發散型
√ TEM或多模
√ 高斯/類高斯強度分布
√ 發散角參數：
最大全角：0.14 rad
最佳1/e2全角：0.11 rad（半角0.055 rad）
最小1/e2全角：0.08 rad
輸出光束特性：
√ 準直平頂光斑（均勻性±5%）
√ FWHM直徑：34 mm
√ 可調發散角：±2mrad（用于校正）
√ 通光孔徑：37 mm
光學參數：
√ 光譜波段：
主波段：1020-1100 nm（AR鍍膜優化1070 nm）
次波段：640-700 nm（AR鍍膜優化670 nm）
√ 透過率：@1070 nm ≥98%
機械設計特點：
√ 光纖接口：可旋轉QB光纖連接座
√ 4軸光纖端面對準調節
√ 光學元件軸向調節范圍±20mm（用于輸出發散角校正）
√ 元件間距可調（用于輸出光斑校正）
水冷系統：
√ 水冷通道涂層：氧化鋁
√ 最大水壓：5 bar
√ 接口規格：6-1/8"
√ 水管要求：內徑4mm/外徑6mm
√ 必須使用去離子水/蒸餾水
安裝方式：
√ 通過φ73.5mm圓柱面
√ 4個φ5.4mm安裝孔（62×62mm分布）
物理參數：
√ 直徑：90mm（不含接口）
√ 長度：627.2±20mm（含QB光纖座）
√ 重量：<5kg
工作環境要求：
√ 濕度：<80%
√ 溫度：15-27℃
√ 需在正常工作狀態下校準激光源

Focal-πShaper 系列激光光束整形器

高能效激光光束整形器
用于聚焦激光束，將高斯光束轉換為平頂或環形光斑，適用于高功率皮秒（ps）和飛秒（fs）激光器，覆蓋紫外（UV）、可見光、近紅外（near-IR）和中紅外（mid-IR）波段。

特點：

• 靈活調控聚焦光斑的強度分布，效率近100%，無旁瓣。
• 可生成平頂、反高斯、環形等優化光斑。
• 改進的光學設計便于調節和集成。

應用領域：

• 3D打印（選擇性激光熔化）
• 微加工、鉆孔、劃刻、切割
• 微焊接、太陽能電池加工
• 地球物理研究中的激光加熱

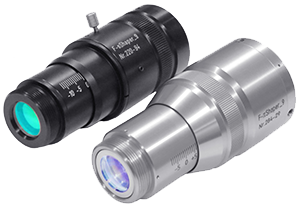

Focal-πShaper 9_HP 激光光束整形器

類型：伽利略式望遠鏡（無內部焦點）
輸入光束：

• TEM模，準直或低發散/會聚（全發散角±5 mrad）
• 直徑<16 mm，高斯光束最佳直徑5-6 mm（1/e2）

輸出光束：

• 準直或低發散/會聚
• 優化用于衍射極限透鏡的聚焦光斑調控

傳輸效率：>97%（工作波段）
其他特性：

• 兼容掃描光學系統（振鏡、多邊形掃描儀、F-θ透鏡）
• 緊湊設計，適合科研與工業應用

尺寸與重量：

• 直徑44 mm（1064_HP為39 mm），長度93-104 mm
• 重量<220 g，入口帶M27×1螺紋

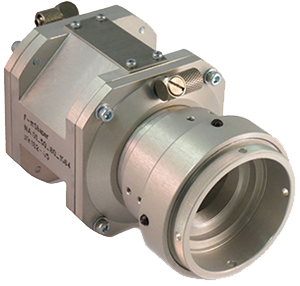

Focal-πShaper NA0.1_50_80_1064激光光束整形器

高能效準直器-光束整形器

• 將高斯光束轉換為平頂光斑，適用于高功率TEM光纖激光器（CW功率≤2 kW）。
• 應用：微焊接、鉆孔、激光粉末床熔化（L-PBF）、地球物理加熱等。
• 特點：水冷設計、QBH接口兼容、優化掃描光學系統。
• 尺寸：直徑77 mm，長度130 mm，重量650 g。

Focal-πShaper NA0.1 50_80_1064
Focal-πShaper NA0.06 50_80_1064

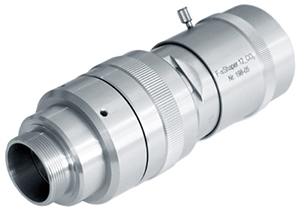

Focal-πShaper 12_CO系列激光光束整形器

CO激光光束整形器

• 支持平頂、反高斯、環形、三叉戟等光斑。
• 應用：標記、雕刻、鉆孔、劃刻、焊接。
• 輸入光束：TEM模，直徑<24 mm，最佳高斯直徑8-12 mm（1/e2）。
• 型號：
  • _10.6：10.5-10.7 um
  • _9.4：9.3-9.5 um

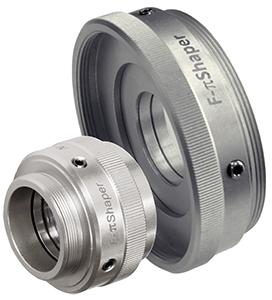

Focal-π Shaper Q 系列高能效激光光束整形器

功能：將高斯光束轉換為平頂（Flat-top）或環形（Donut）聚焦光斑

AdlOptica aplanoXX Aplan 物鏡

消球差光學設計
針對小光斑尺寸的高數值孔徑
用于 800 和 1030nm 的設計、焦深可達4mm
另有 AdlOptica foXXus 多焦點物鏡 可供選擇
AdlOptica aplanoXX Aplan 物鏡可補償在玻璃、藍寶石、碳化硅、硅、PMMA和其他透明材料中聚焦時的球差和彗差，深度可達4mm。這些物鏡被設計用于超快固體激光器和光纖激光器，并針對 800nm（Ti:sapphire）和 1030nm（Yb:doped）進行了優化。這些物鏡具有 C 接口螺紋和對錯位不敏感的光學設計，易于集成到激光系統中。AdlOptica aplanoXX Aplan 物鏡是玻璃微加工、3D納米加工、波導記錄和選擇性激光蝕刻的理想選擇。物鏡上的項圈可以手動調整焦距，可更換的前窗可以在材料加工過程中防止碎屑進入。

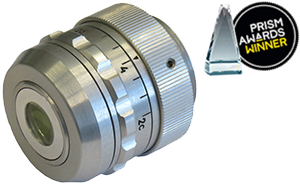

foXXus_NA0.38

描述

• 多焦點物鏡，含可更換保護窗口

配件

1. 窗口支架（型號 L9333.04）
2. 保護窗口（直徑 12 mm，適配工作波長）
3. 扳手（型號 K-20.2-0.4×0.4）
4. 波片支架（L9333.05） + 窗口支架（L9333.06）

焦點數量

• 支持 4 焦點 / 2 焦點 / 單焦點模式（同一鏡頭可切換）

foXXus_0.015-0.047_NA0.8

foXXus_0-0.21_q

foXXus multi-kW

foXXus_0.5 -1.5_q

foXXus-troika

foXXus系列多焦點光學系統

核心特點：專利設計的多焦點物鏡，可調焦點數量（1/2/4個），適用于脆性材料加工、微處理及高功率激光應用。

1. foXXus_NA0.38

• 應用：玻璃、藍寶石（AlO）、碳化硅（SiC）等脆性材料切割與微加工。
• 規格：
  • 焦點數量：1/2/4個（可調，同一設備實現）。
  • 數值孔徑（NA）：0.38，輸入光束直徑12.9 mm。
  • 工作波長：1030 nm、515/1030 nm、343/515 nm（可定制）。
  • 焦點間距（ΔF）：空氣中72-220 μm（2焦點）或74-72-74 μm（4焦點），材料中按折射率倍增（玻璃×1.5，藍寶石×1.76）。
  • 最大脈沖能量：25 mJ（5 ns脈寬）。
  • 尺寸：直徑34 mm，長度39 mm，C-Mount接口。
• 配件：可更換保護窗口、扳手、波片等。

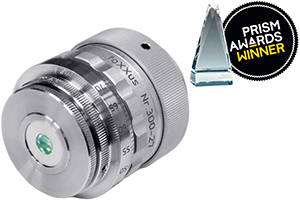

2. foXXus_NA0.8

• 應用：高精度玻璃/藍寶石切割、微加工。
• 規格：
  • 焦點數量：1/2/4個，焦距8.1 mm，NA 0.8。
  • 焦點間距：空氣中15-47 μm（2焦點）或16-15-16 μm（4焦點）。
  • 工作距離：1.0 mm（帶保護窗口）。
  • 光譜范圍：1064 nm（1020-1100 nm）、532 nm（510-550 nm）。
  • 尺寸：直徑39 mm，長度39.6-46.6 mm（含適配器）。

3. foXXus_0-0.21_q（準無焦系統）

• 應用：透明脆性材料多層切割（如玻璃、藍寶石）。
• 規格：
  • 與F-θ透鏡配合使用，生成1/2/4/7個焦點。
  • 焦點間距（F-θ焦距100 mm時）：空氣中30-210 μm（7焦點），玻璃中×1.5。
  • 通光孔徑20 mm，NA 0.1-0.063。
  • 支持波長：1030 nm、343/515 nm。

4. foXXus multi-kW（高功率版）

• 應用：多千瓦激光焊接、切割。
• 特點：
  • 支持6 kW功率，48 mm通光孔徑，水冷設計。
  • 焦點間距：空氣中3.5-11.1 mm（2焦點）或3.8-3.5-3.8 mm（4焦點）。
  • 焦距約200-250 mm，M58x1接口。

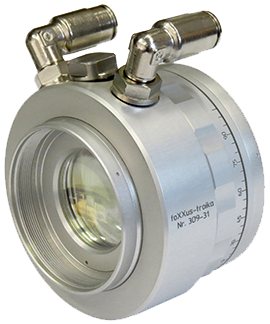

5. foXXus-troika（三焦點系統）

• 應用：激光焊接、增材制造（LPBF）、切割。
• 特點：
  • 生成3個獨立焦點，能量比例可調，支持6 kW功率。
  • 焦點間距取決于聚焦透鏡焦距（如100 mm透鏡對應2.6 mm間距）。
  • 傳輸效率>98%，M47x0.75接口。

通用特性

• 材料適應性：焦點間距在材料中按折射率擴展（玻璃×1.5，藍寶石×1.76-1.78）。
• 靈活性：通過旋轉調節環改變焦點數量與間距。
• 兼容性：支持C-Mount、M27x1、M58x1等多種接口。
