來自MinusK的隔振產品
標準隔振產品和定制化隔振產品，性能優于風動工作臺有源系統
Minus K 是一家為SPMs掃描探針顯微鏡，顯微硬度測試儀，NSOMs和輪廓儀制造商提供代工產品的OEM供應商。
200多所大學和政府實驗室的研究員們選擇Minus K產品搭建免振平臺，為自己的科研項目提供必需精度！
這是過去幾年中數千名參觀者在Minus K貿易展覽會上見到過的Minus K宣傳片。許多人曾試圖拷貝本宣傳片，但無人成功——這說明我們的系統能夠幫您完成同類產品無法完成的任務。本宣傳片展示了Minus K 1/2-Hz 隔振系統的卓越性能。一臺25BM-4臺頂振動隔離平臺上放有25磅重的鋼體，鋼體上放著一杯酒和兩枚邊緣豎立的一毛硬幣和25分硬幣。該平臺下方是一張正以5Hz左右頻率振動的桌子，這張桌子上還放著另一杯酒。對比兩杯酒的運動狀態，同時注意豎立硬幣，您會發現在被隔絕的杯子中酒只發生極輕微運動。在我們1/2-Hz系統的強力保護下，只有1%的5HZ振幅被傳遞至有效載荷，不信您看看“傳遞曲線”！
一個附加振動篩正以5HZ左右的頻率和1mm左右的幅度水平晃動桌面。我們的系統在垂直晃動下同樣具有的隔離表現，但垂直晃動桌面比較難以操作，這里不做演示。
本宣傳片無法通過常見的風動工作臺或有源系統進行模擬，因為風動工作臺在5Hz下將產生無衰減振動或近乎無衰減振動，而有源系統動態范圍有限，無法處理大幅度振動。
新型符合人體工程學設計的超低頻率工作臺及工作站
新的MK26系列振動控制工作站具有更舒適的人體工學設計，專門面向超低固定頻率應用領域。該系統采用了MinusK——負剛度振動隔離器使之成為一臺緊湊的被動式隔振工作站，它具有超低的固定頻率，較高的內部結構頻率和卓越的垂直隔離和水平隔離效率。升級之后的MK26為您帶來更好的使用體驗和額外的底架空間。
MK26 Series的終極性能適用于大量儀器應用領域，如分析天平，細胞注射，共焦顯微鏡，膜片鉗，光學顯微鏡，晶圓測試，傳感器標定，原子力顯微鏡和其他領域如半導體加工，電信，航空航天工程和醫學研究方面的敏感設備。本產品附帶Kinetic System動力系統。
MinusK垂直隔離器采用了剛性彈簧和負剛度機制，達到極低凈垂向剛度，而凈符合支持能力則未受到絲毫影響。
水平振動阻隔效果由梁柱與垂直運動隔離器串聯實現。
只要調整至1/2 Hz固定頻率，我們的工作站就能實現2Hz下93%的阻隔效率，5Hz下99%的阻隔效率和10Hz下99.7%的阻隔效率。
特點/優勢:
* 人體工程學設計
* 超低固有頻率
* 阻振結構
* 可定制配件
* 無需送氣——使用便捷
* 臺面
* 人體工學造型
* 兼容100級潔凈室
* 可達到10級性能
可選擇花崗石，鋼制品，合成材料和蜂窩材料作為桌面。
WS-4隔震平臺
MK52隔震平臺
CM-1隔震器
BM-10 臺頂隔振平臺
- 水平頻率取決于重量大小。
- 1.5Hz為大載荷時的水平頻率.
- 2.5Hz左右為小載荷時的水平頻率。
- 載荷范圍內垂直頻率均可調至0.5Hz。
| 重量：約35磅（16Kg） |
尺寸： 12.2"; 寬 x 12.2"; 深 x 4.6"; 高
(310mm 寬 x 310mm 深 x 117mm 高) |
| 近似載荷重量范圍: |
| 型號 |
載荷范圍* |
|
10BM-10 |
0 - 10 lb |
(0 - 4.5 kg) |
25BM-10 |
10 - 30 lb |
(4.5 - 15 kg) |
50BM-10 |
30 - 55 lb |
(14 - 25 kg) |
75BM-10 |
50 - 80 lb |
(22.5 - 36 kg) |
100BM-10 |
75 - 110 lb |
(34 - 50 kg) |
*聯系Minus K ，定制自己所需的載荷范圍
BM-8 臺頂隔振平臺
- 水平頻率取決于重量大小。
- 1.5Hz為大載荷時的水平頻率.
- 2.5Hz左右為小載荷時的水平頻率。
- 載荷范圍內垂直頻率均可調至0.5Hz。
| 重量：約40磅（16kg） |
尺寸：18"; 寬 x 20"; 深 x 4.6"; 高
(457mm 寬 x 508mm 深 x 117mm 高) |
| 近似載荷重量范圍： |
| 型號 |
載荷范圍* |
|
25BM-8 |
10 - 30 lb |
(4.5 - 14 kg) |
50BM-8 |
25 - 55 lb |
(11 - 25 kg) |
100BM-8 |
50 - 105 lb |
(23 - 48 kg) |
125BM-8 |
90 - 130 lb |
(40 - 59 kg) |
150BM-8 |
125 - 155 lb |
(57 - 70 kg) |
175BM-8 |
150 - 180 lb |
(68 - 81.5 kg) |
200BM-8 |
175 - 205 lb |
(79.5 - 93 kg) |
225BM-8 |
200 - 230 lb |
(90.5 - 104 kg) |
250BM-8 |
225 - 255 lb |
(102 - 115.5 kg) |
*聯系Minus K ，定制自己所需的載荷范圍
BM-6 臺頂隔振平臺
- 垂直頻率和水平頻率取決于重量。
- T大載荷時水平頻率為2.5Hz，垂直頻率為1.5Hz。
- 小載荷時垂直頻率接近3.4Hz，水平頻率接近2.5Hz。
| 重量：約35磅（16kg） |
尺寸：18"; 寬 x 20"; 深 x 4.6"; 高
(457mm 寬 x 508mm 深 x 117mm 高) |
| 近似載荷重量范圍： |
| 型號 |
載荷范圍* |
|
25BM-6 |
10 - 30 lb |
(4.5 - 14 kg) |
50BM-6 |
25 - 55 lb |
(11 - 25 kg) |
100BM-6 |
50 - 105 lb |
(23 - 48 kg) |
*聯系Minus K ，定制自己所需的載荷范圍
BM-4 臺頂隔振平臺
- 整個載荷范圍內均可達到1/2 Hz或更低的垂直固定頻率。
- 水平固定頻率取決于載荷。額定載荷或接近額定載荷時可達到1/2 Hz或更低。
| 重量：約60磅（27kg） |
尺寸：16.8" 寬 x 16.8" 深 x 8.5" 高
(427mm 寬 x 427mm 深 x 216mm 高)
|
| 近似載荷重量范圍： |
| 型號 |
載荷范圍* |
|
25BM-4 |
0 - 25 lb |
(0 - 11 kg) |
50BM-4 |
20 - 55 lb |
(9 - 25 kg) |
100BM-4 |
50 - 108 lb |
(23 - 48 kg) |
150BM-4 |
90 - 155 lb |
(41 - 70 kg) |
200BM-4 |
145 - 205 lb |
(63 - 93 kg) |
*聯系Minus K ，定制自己所需的載荷范圍
BM-1 臺頂隔振平臺
- 整個載荷范圍內均可達到1/2 Hz或更低的垂直固定頻率。
- 水平固定頻率取決于載荷。額定載荷或接近額定載荷時可達到1/2 Hz或更低。
| 重量：約80磅（36kg） |
| 尺寸：24" 寬 x 22.5" 深 x 9" 高 |
| (610mm 寬 x 572mm 深 x 216mm 高) |
| 近似載荷重量范圍： |
| 型號 |
載荷范圍* |
|
| 100BM-1 |
60 - 100 lb |
(27 - 48 kg) |
| 150BM-1 |
90 - 155 lb |
(41 - 70 kg) |
| 250BM-1 |
180 - 270 lb |
(82 - 123 kg) |
| 350BM-1 |
290 - 370 lb |
(132 - 168 kg) |
| 500BM-1 |
360 - 525 lb |
(164 - 239 kg) |
| 650BM-1 |
500 - 680 lb |
(227 - 309 kg) |
| 850BM-1 |
630 - 900 lb |
(285 - 408 kg) |
| 1000BM-1 |
890 - 1050 lb |
(403 - 476 kg) |
*聯系Minus K ，定制自己所需的載荷范圍
BA-1 臺頂隔振平臺
| 重量：約89磅 |
| 尺寸：24" 寬 x 22.5" 深 x 9" 高 |
| (610mm 寬 x 572mm 深 x 216mm 高) |
| 近似載荷重量范圍： |
| 型號 |
載荷范圍* |
|
| 100BA-1 |
60 - 100 lb |
(27 - 48 kg) |
| 150BA-1 |
90 - 155 lb |
(41 - 70 kg) |
| 250BA-1 |
180 - 270 lb |
(82 - 123 kg) |
| 350BA-1 |
290 - 370 lb |
(132 - 168 kg) |
| 500BA-1 |
360 - 525 lb |
(164 - 239 kg) |
| 650BA-1 |
500 - 680 lb |
(227 - 309 kg) |
| 850BA-1 |
630 - 900 lb |
(285 - 408 kg) |
| 1000BA-1 |
890 - 1050 lb |
(403 - 476 kg) |
來自Minus K的定制化隔振產品
FP-1 隔振地板平臺
本隔離器是FP-1地板平臺和其他多重隔離系統的基本建筑模塊。

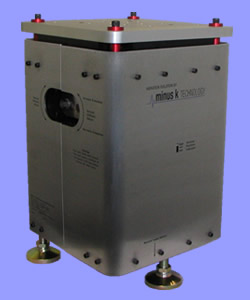

SM-1 振動隔離器
主要面向高載荷環境，本類定制化平臺通常配有兩臺或三臺SM-1隔離器，能夠支承10 000磅的高載荷。典型用途為SEMS掃描電子顯微鏡，TEMS透射電鏡和其他大型度量工具或制造工具。
Minus K 產品優勢：
- 隔離效果通常比高性能空氣系統高出10-100倍。
- 無需空氣動力或電力
- 使用方便
- 無磨損
- 無需維修
|
