Raysphere太陽能模擬器特性評估系統
隨著光伏產業的蓬勃發展，太陽能模擬器被廣泛應用于太陽電池和光電材料特性測試，以及生物化學、能源環境相關研究領域中。作為評定電池組件性能的關鍵設備，太陽模擬器的等級評定不僅關系到組件大功率的測試結果，更直接影響到太陽能電池出口貿易的經濟效益。高精確度、可控的光伏太陽光模擬器/閃光燈特性測量解決方案的巨大需求顯而易見。
解決方案：
Raysphere是新推出的一款太陽能模擬器特性測量系統。該系統具有無語倫比的精確性和可重復性，Raysphere的測量誤差小于2%，這一精度在此前的應用中很難達到。Raysphere為一款帶有精確閃光測量計時功能的全方位測量控制系統，并且操作簡單。
依據產業規范(IEC、JIS、ASTM)，Raysphere為光譜匹配（A, B, C級）提供了更加嚴格的測量標準。
通過精確驗證太陽能模擬器和太陽能閃光燈的光譜輸出，Raysphere可在光伏電池和光伏組件效能測試過程中幫助改進質量和過程控制。

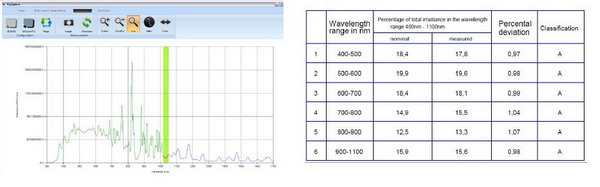

軟件界面：
主要優點：
結果清晰
出色的精度/重復性
總體測量控制
使用簡單
技術指標：
|
RaySphere |
RaySphere 1700 |
| 光譜范圍: |
350-1100 nm |
300-1700 nm |
| 光譜分辨率: |
1.9 nm (FWHM) for 300 - 1100 nm
12.5 nm (FWHM) for 1100-1700 nm |
| 光學入口: |
50 mm 積分球 |
| 探測器類型: |
TEC stabilized Hamamatsu CCD sensor |
TEC stabilized Hamamatsu InGaAs sensor |
| 動態范圍: |
25000:1 (Back-thinned Si)/
15000:1 (InGaAs) |
| 校正線性度: |
>99.8% |
| 小積分時間: |
8 ms |
| 校正: |
Calibrated for irradiance measurements using national traceable standards (NIST, PTB, CNIM) |
| 校正精度: |
Validated by accredited certification institute, typical values better than 2% accuracy in 400-1100 nm range |
| 觸發模式: |
Built-in photo trigger, external trigger, manual trigger |
| 工作環境: |
Ambient Temperatures 10-35 oC |
| 軟件: |
Custom Analysis Software for Windows XP, Vista and 7 (32 and 64 bit) |
| 通訊: |
USB 2.0 high-speed |
觸發器指標：
| Jitter (Realtime): |
<100 ns |
| Jitter (Software displayed): |
164 μs |
| Minimum measurement time: |
~9 ms |
| Programmable trigger delay: |
1040 μs - 168 ms |
| Trigger delay increment: |
2.56 μs |
| Time resolution of display: |
+/- 41 μs |
|
