透過率測量

查看更方便的方案OTS透射測量

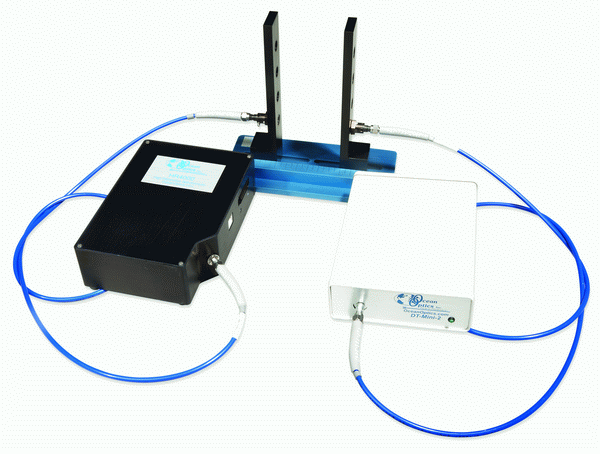

上圖是典型的透過率測量方案。使用一臺HR4000光譜儀，DT-mini-2光源，兩根光纖，樣品支架和準直透鏡。

光譜儀：
推薦使用HR4000光譜儀，使用東芝3648象素的線陣CCD，配合HC-1光柵，可以配置出200-1100nm的范圍，配合的濾波片可以消除二級衍射，分辨率可以好于1nm(FWHM)。也使用高性價比的USB4000光譜儀，覆蓋紫外到可見200-850nm的范圍，或者可見到近紅外350-1000nm的范圍。如果您考慮的是紅外波段，可以使用NirQuest近紅外光譜儀，或者紅外光譜儀。

光源：
可以使用紫外到近紅外的DH2000-BAL光源，如果您需要更便攜的光源，也可以使用DT-mini光源，提供200-2000nm內的穩定輸出。

樣品支架74-ACH：
74-ACH可調節透鏡支架包括了帶有多個安裝準直透鏡螺孔的調節板，這些螺孔保證了光路的準直。這個樣品支架可以測量大厚度100mm的樣品，非常方便的適用于大尺寸樣品的透射率測量。當然，配合不同的樣品，還有別的樣品支架可以提供。

準直透鏡：
74-UV準直透鏡可以方便的擰到74-ACH支架上面，用來準直光路，讓通過樣品的光路是平行光。這些透鏡帶有螺紋的內管可以方便的和光纖匹配。小的發散角是2度或者更小，同時，可以通過螺絲來調焦。
