USB2000-FLG 熒光光譜儀
特色
- AgPlus型反射鏡增加了系統(tǒng)的靈敏度，比普通的USB2000型光譜儀提高了20%；
- 門控功能消除了離散激勵光，增強了磷光測量功能；
- 380-1050nm范圍的全波長分析。
AgPlus反射鏡
用專門的AgPlus鍍銀反光鏡取代了我們標配的反光鏡來增加反光，從而將光譜儀的敏度提高了10～35%。反光鏡不僅使光譜儀靈敏度增加，也起到吸收幾乎全部的紫外光的作用，實際上消除了干擾樣品光譜的激勵源。
門控磷光功能
USB2000-FLG光譜儀預載了可變延遲門控微碼，允許用戶在打開光和光譜儀的積分時間或者探頭“看到”樣品的時間之間設置一個延遲（5-500微秒），當光源關閉時光譜儀只偵測樣品光。
然而，為了使用門控磷光功能，你的熒光團必須有一個長的熒光壽命。此功能對鑭系元素和磷光材料特別有用。
L2 聚光鏡頭
USB2000-FLG光譜儀的探測口裝配了L2探測聚光鏡頭，這個圓柱形鏡頭增加了光譜儀的聚光率并減少了色散。
L2對于配合弱光應用的粗光纖時非常有用。
附帶濾光器
USB2000-FLG光譜儀可與海洋光學的LVF-系列線性濾波片一起使用，建立一個很好的將激勵能和熒光相分離的系統(tǒng)。使用我們的LVF-L線性低通濾波片對激勵源進行微調來獲取大的信號和小的干擾；而在熒光端使用我們的LVF-H線性高通濾波片。
應用范圍
USB2000-FLG可以用來探測液體和粉末中和表面的熒光，我們在EDS2000使用USB2000-FLG測量炭疽熱。USB2000-FLG是便攜式的－－可以將它用來測量珊瑚蟲，水果和其它植物和動物上的熒光。

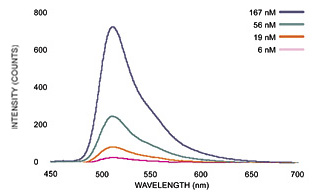

USB2000-FLG熒光光譜儀的樣品光譜
圖中所示為納摩爾(nMol)熒光素積聚的熒光輻射情況。我們的實驗使用了一個USB2000-FLG型光譜儀，一個LS-450藍色LED光源，一個CUV-ALL和一個LVF-L低通濾波片將藍色LED限制在<475nm的范圍。我們設置積分時間為100ms。較長的積分時間使系統(tǒng)測量百億分之一摩爾量級的熒光。
SPECIFICATIONS
|
Spectrometer:
|
USB2000-FLG;
Master
spectrometer channel only
|
|
Grating:
|
Grating #3 -- 600 lines per
millimeter, blazed at 500 nm
|
|
Detector:
|
2048-element linear silicon CCD array;
L2 Collection Lens
|
|
Wavelength
range:
|
380-1050 nm
|
|
Entrance
aperture:
|
200 um wide slit
|
|
AgPlus
Mirrors:
|
Provide
reflectivity >95% over the visible and NIR wavelength range and
over a wide range of angles of incidence
|
|
Integration time:
|
5
milliseconds in gated mode, 5 msec-20 seconds in normal mode
|
|
Data
transfer rate:
|
- Full scans (2048 wavelengths) into memory
every 13 milliseconds
- Time acquisition approximately
every 25 milliseconds
|
|
Optical
resolution:
|
~10.0 nm FWHM
|
|
Stray
light:
|
~0.05% at 600 nm, <0.10% at 435 nm
|
|
Power
consumption:
|
90 mA @ 5 VDC
|
|
Dimensions:
|
89.1 mm x 63.3 mm x 34.4 mm
|
|
Weight:
|
190 g
|
|
Computer
interface:
|
Universal
Serial Bus (RS-232 available on side connector)
|
|
Computer requirements:
|
- IBM-compatible PC with Pentium or better
microprocessor
- 32 MB RAM (16 MB)
- Windows 98/Me/2000/XP, Mac OS X and Linux
when using the USB interface on desktop or notebook PCs.
- Any 32-bit Windows operating system when
using the serial port on desktop or notebook PCs. Windows
- CE 2.11 and above when using the serial
port on handheld PCs.
|
|
Operating
software:
|
SpectraSuite (for an additional
Call for Price)
|
|
Fiber
optic connector:
|
SMA 905 to single-strand optical fiber
|
|
