VIALUX DMD數字微鏡/DLP數字光處理/DMD空間光調制器

V系列模塊
高性能DLP子系統解決方案

核心優勢：
極速響應：基于20余年ViALUX持續研發的工業級DLP子系統
靈活集成：配備功能豐富的編程接口，助力尖端產品快速上市
卓越性能：搭載DLPC410（Discovery4100）與DLPC910高速控制器，代表DLP技術最高水平

技術特性：
控制芯片 DLPCx10系列高速控制器
光譜范圍 363nm(UVA)~2500nm*(NIR)
刷新頻率 業界領先的圖形刷新速率
散熱設計 A型DMD封裝高效散熱方案
光學負載 持續高功率光傳輸能力

開發支持：
即用型硬件：預配置高速FPGA邏輯與固件，省去專用硬件開發成本
統一編程接口：經長期驗證的ALP控制器套件，全系列模塊軟件兼容
快速部署：支持從概念驗證到量產的全流程應用開發

典型應用：
高等教育與學術研究
工業原型驗證
醫療設備/OEM集成
批量生產型產品集成
（注：本產品采用德州儀器DLP核心技術，模塊化設計顯著縮短客戶產品開發周期）

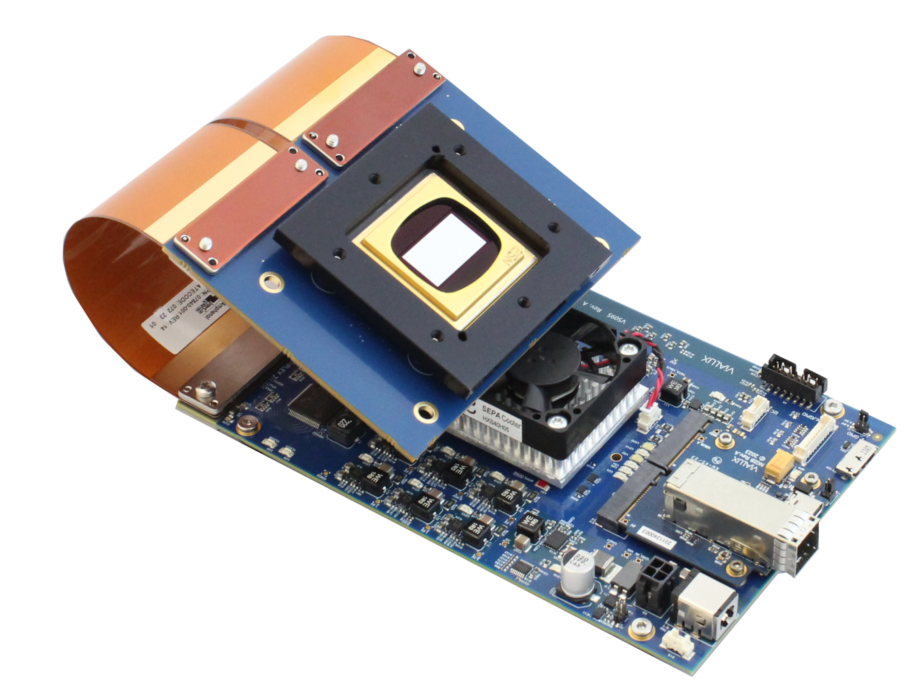

UltraSpeed V-Modules極速V系列模塊
革命性圖像傳輸性能

核心技術架構
高速內存系統：集成DDR4 SDRAM板載內存
超帶寬接口：PCIe x4 Gen3高速傳輸通道
突破性傳輸速率：支持持續圖像上傳超過61 Gbit/s（超越DLPCx10芯片組極限）

關鍵性能指標：
數據傳輸協議：PCIe 3.0 x4（理論帶寬3.94 GB/s）
延遲優化：支持SSD直連的超低延遲實時流傳輸
動態數據處理：持續圖像流傳輸速率突破DLPCx10芯片組61 Gbit/s限制
控制軟件：經市場驗證的ViALUX ALP控制器套件（含多功能API接口）

產品矩陣
首批推出5款型號，差異化管理：
DMD芯片規格：0.45"至1.2"多種微鏡陣列尺寸
光譜范圍：覆蓋紫外（UV）到近紅外（NIR）波段

行業應用：
工業檢測：高速在線光學檢測系統
醫療成像：實時醫學影像處理設備
科研儀器：超快光譜分析裝置

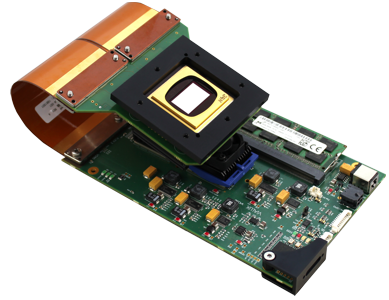

SuperSpeed V-Modules

核心優勢：高速數據流與高效USB接口的完美結合
SuperSpeed V-Modules 通過板載DDR3 SDRAM內存和USB 3.0接口，實現了遠超TI DLP Discovery套件的性能表現。相較于板載SSD存儲，DDR3技術具備以下優勢：
更高傳輸速率（持續帶寬高達61 Gbit/s，充分利用DLPCx10芯片組性能）
更低延遲
更優實時數據訪問能力
確保向DMD芯片持續輸送高速數據流，滿足工業、醫療和科研應用對極限切換速率和快速圖像上傳的嚴苛需求。

控制體系：搭載ViALUX ALP控制器套件，提供多功能API接口，支持靈活編程與定制化控制。

SuperSpeed V-Modules 工作原理
現有9種型號可選，差異主要體現在DMD格式和波長范圍（詳見技術參數表）。

特殊結構設計：

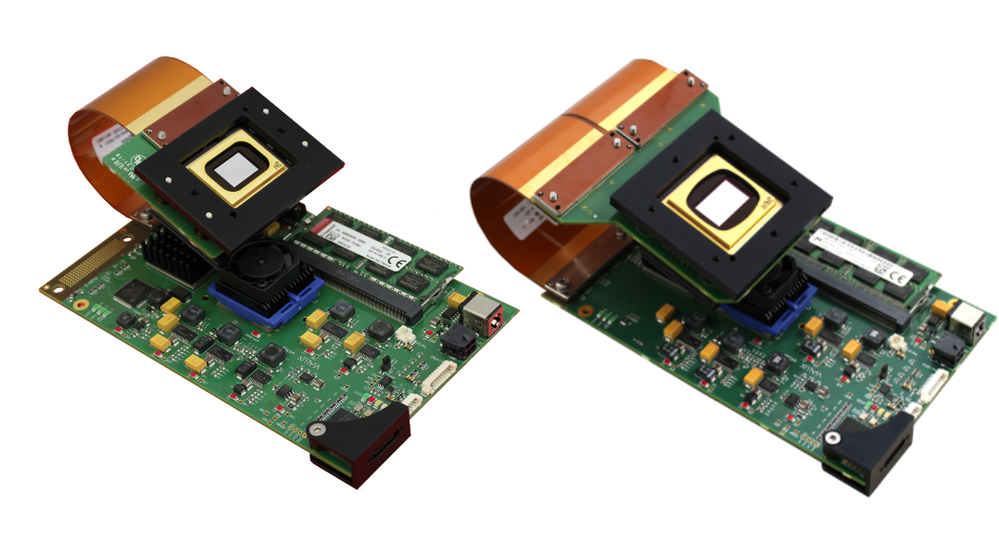

緊湊型V-Module
結構創新：通過雙PCB邊緣柔性電纜連接（傳統設計為單邊），配合剛性-柔性復合PCB實現90°彎折布線，顯著縮小組裝空間。
適用型號：V-9501、V-9001（緊湊版）

旋轉型V-Module
光學優化：將DMD微鏡鉸鏈軸旋轉45°，使光源可平行于DMD板安裝，簡化光路設計并提升空間利用率。
連接方式：采用剛性-柔性電路板通過固定柔性接口連接主板。
適用型號：V-9001（旋轉版）

V-7001+ 增強版
核心配置：搭載0.7英寸XGA DMD芯片，支持可見光與紫外光波段。
獨有功能：
可直連2個Sony IMX174圖像傳感器（支持其他型號定制）
所有數據流操作由ViALUX FPGA邏輯單元執行，提供卓越的實時精度。

Hi-Speed V-Modules
高速V模塊以緊湊型結構提供高性能解決方案。該工業級驗證的高性價比方案可支持DLP7000芯片以每秒22,727次全局陣列切換的極限速度運行。通過無損壓縮技術加速USB 2.0計算機接口傳輸，板載內存可存儲21,845幅二值圖像。ALP-4控制器套件功能完整，且軟件層面與超高速V模塊完全兼容。
